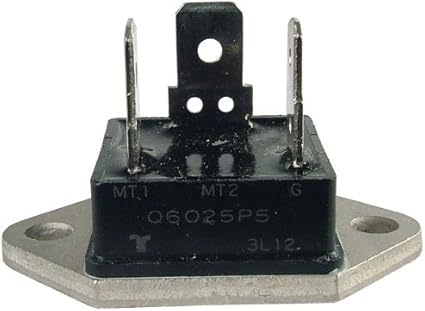

Modelo: Q6025P5

Triac, 600 V, 25 A, TO-3, 1.3 V, 220 A, 50 mA

REPUESTO TRIAC Q6025P5 600V 25A, 4025, Q4025P, MAC526-6 - PEAVEY 70404025

Los alternadores están diseñados específicamente para aplicaciones que se requieren para cambiar cargas altamente inductivas
Para lograr esto, se ha diseñado un chip especial que ofrece efectivamente el mismo rendimiento que dos tiristores (SCR) cableados en paralelo inverso (espalda con espalda); por lo tanto, el alternistor tiene un mejor comportamiento de apagado que un triac estándar.
El triac puede ser activado por puerta desde un estado de bloqueo a conducción para cualquier polaridad de voltaje aplicado y está diseñado para aplicaciones de conmutación de CA y control de fase tales como controles de modulación de velocidad y temperatura, controles de iluminación y relés de conmutación estática
La señal de activación se aplica normalmente entre la puerta y MT1.

Modelo: SL32 10015


Especificaciones mecánicas (mm)
Especificaciones eléctricas
Corriente máxima en estado estacionario hasta 65°c: 15,00 A
Rec. máx. Clasificación energética: 150 J.
Energía instantánea de falla real: 220 J
Resistencia @ 100% Corriente máxima: 0,05 W
Resistencia @ 50% Corriente máxima: 0,11 W
Temperatura corporal al 100% Corriente máxima: 228,00 °c
Constante de disipación: 45,4 mw/°c
Constante de tiempo térmica: 232 seg.
Tipo de material (para Beta y Curva): I
D: 31,0 máx.
T: 6,0 máx.
Diámetro del cable 1,0 nom.
S: 7,8 nominaciones
L: 38,0 nom.
Plomo de revestimiento agotado 4,0 máx.
(clientes directos)
B: 7,80 nominaciones
C: 3,82 nominaciones
Capacitancia máxima a 120 VCA: 10,419 µf
Capacitancia máxima a 240 VCA: 2604 µf

Certificado ISO9001:2008
Resistencia: 10,0 W ± 20 %

Thermistor

Modelo: SG260


Clasificación actual 30 A
Resistencia 500 mOhmios / 0.5 OHMS
Tolerancia 20 %
Diámetro de la caja 1,25 pulgadas
Ancho de la caja 0,2 pulgadas
Serie Surge - Gard
Rango de temperatura de funcionamiento 0 C a + 65 C
Temperatura mínima de funcionamiento 0 C
Temperatura máxima de funcionamiento + 65 C
Diámetro del cable 0,04 pulgadas
Dimensiones 1,25 pulgadas de diámetro. X 0,2 pulgadas de ancho
Tipo Ntc

Thermistor

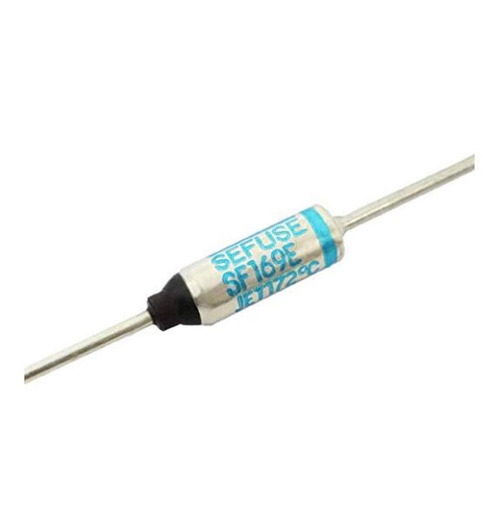

Modelo: Fusible Termico SF169E

SF169E Fusible térmico
SF Cutoff 172 Grados 10A

Temperatura de función: 172C
Corriente nominal: 10A, tensión nominal: 250 V (CA)
AC250V

Aplicaciones: Electrodomésticos eléctricos, equipos industriales eléctricos, equipos de automatización de oficinas, copiadoras de papel normal, transformadores, motores, planchas, secadores de pelo, calentadores. Frigoríficos, arroceras, ollas de agua, cafeteras.
Acondicionadores de aire, ventiladores de ventilación, ventiladores eléctricos, calderas de gas, etc.

Los tipos SF tienen tubería de cerámica para proteger la resina de sellado de la tensión al doblar los cables
