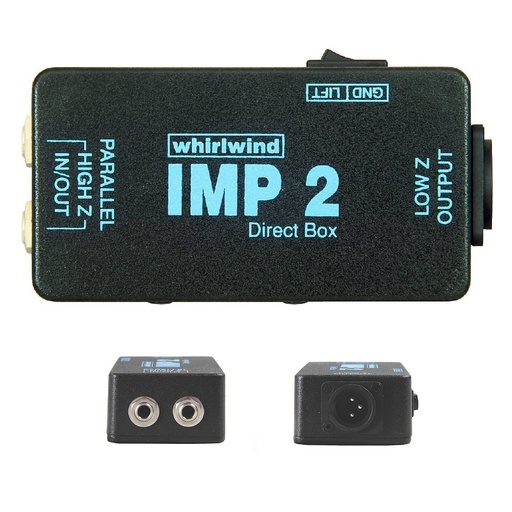

Modelo: IMP 2


Construido robusto en el interior y el exterior, esta es el caja directa de más fama mundial que se encuentra en los sistemas profesionales en todas partes. El IMP 2 convierte una señal desequilibrada de nivel de línea o instrumento en una señal equilibrada de nivel de micrófono de baja impedancia. Es la caja directa ideal para cualquier persona que requiera calidad profesional y durabilidad.

Caja directa de alta calidad de sonido

El IMP es un transformador en línea que convierte una señal desequilibrada de nivel de línea o instrumento en una señal equilibrada de nivel de micrófono de baja impedancia.

Convierte una señal desequilibrada de nivel de línea o instrumento en una señal equilibrada de nivel de micrófono de baja impedancia
Una caja directa ideal para cualquier persona que requiera calidad profesional y durabilidad.

Especificaciones
• Caja directa pasiva
• Relación de impedancia (entrada a salida): 133:1
• Respuesta de frecuencia: 20 Hz-20 kHz ±1 dB
• Cambio de nivel: (entrada a salida): -20dB

Utiliza el transformador TRHL de Whirlwind que está remachado, no pegado, al chasis.

PARALELO ALTO ENTRADA/SALIDA: Dos conectores de 1/4” que proporcionan los medios para ingresar y “recorrer” la señal fuente.
Estas tomas están conectadas en paralelo, no importa cuál se use para entrada o producción.

SALIDA BAJA (Conector XLR) Un XLR macho que proporciona una salida balanceada de baja impedancia (150 ohmios) adecuada para
conexión a una mesa de mezclas.

GND/ELEVACIÓN (Interruptor)
Desconecta la tierra entre la entrada y la salida XLR cuando se establece en la posición "LIFT".
Tierra permanece conectada cuando se establece en la posición "GND".

#direct box

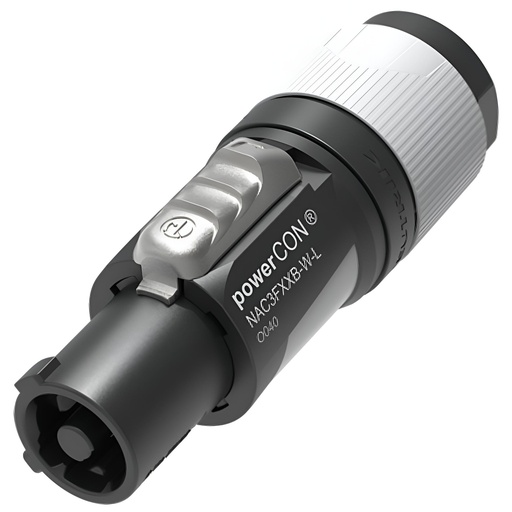

Modelo: NAC3FXXB-W-L


Conector de cable de red de CA con bloqueo, codificado por color (GRIS) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 10 a 18 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498

Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.

Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 10 mm a 16 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 10 – 16 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 14 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

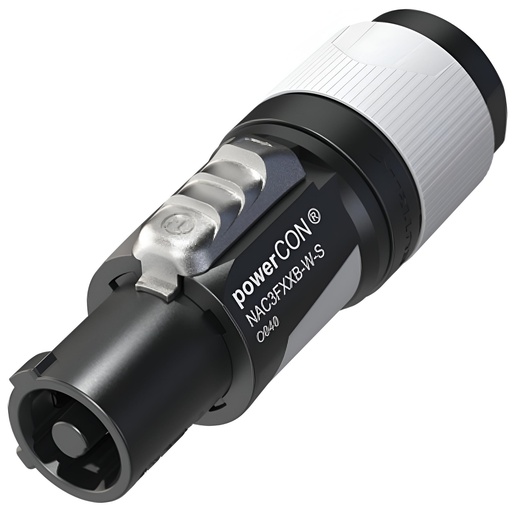

Modelo: NAC3FXXB-W-S


Conector de cable de red de CA con bloqueo, codificado por color (gris) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 6 a 12 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498
Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.
Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 6 mm a 12 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 6 - 12 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 16 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

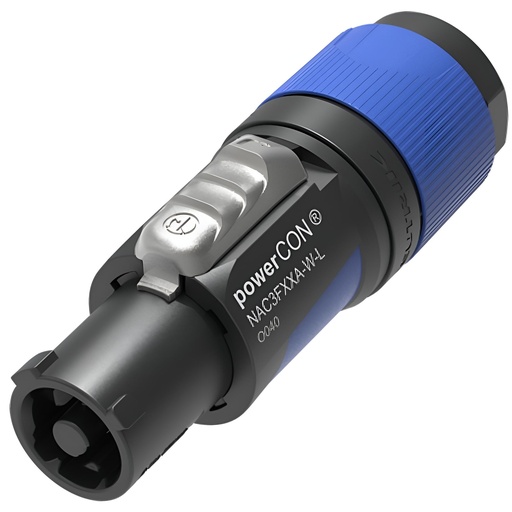

Modelo: NAC3FXXA-W-L


Conector de cable de red de CA con bloqueo, codificado por color (azul) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 10 a 18 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498

Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.

Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 10 mm a 16 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 10 – 16 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 14 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

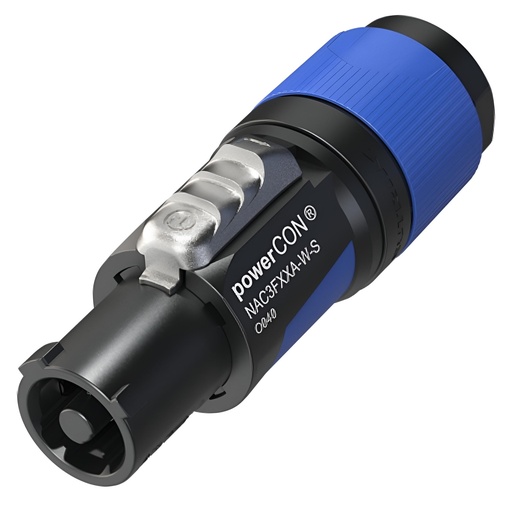

Modelo: NAC3FXXA-W-S


Conector de cable de red de CA con bloqueo, codificado por color (azul) y con llave para entrada de alimentación, conjunto de terminales de tornillo, para diámetros de cable de 6 a 12 mm .

El powerCON FXXA/FXXB es un conector de alimentación monofásico (3 conductores) bloqueable con capacidad de interrupción de circuito cuando se acopla a los receptáculos de la serie powerCON XX.

Reemplaza los acopladores de electrodomésticos dondequiera que se necesite una solución muy robusta en combinación con un dispositivo de bloqueo para garantizar una conexión eléctrica segura.

Características y beneficios
Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 No. 60320-1, por lo que se acepta como componente para conjuntos de cables según IEC 60799 / UL 817 y equipos según IEC 62368-1
UL US 498 / UL CA 498
Diseño ergonómico con carcasa moldeada de dos componentes antideslizante

Versiones de entrada de energía (azul) y de salida de energía (gris) con codificación diferente para evitar la posibilidad de intercomunicación.
Casquillo de bloqueo y alivio de tensión NEUTRIK exclusivo para diámetros de cable de 6 mm a 12 mm
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.

Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica
Serie de conectores powerCON azul/gris
Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica > 3 kVCA (después de los ciclos de apareamiento)
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos eléctricos 2 + Educación Física
Clasificación Europa EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU./Canadá cUL 60320-1: 20 A 127 V CA
UL EE. UU. 498: 20 A 250 V CA
UL CA 498: 20 A 250 V CA

Mecánico
Diámetro exterior del cable 6 - 12 milímetros
Vida Normalmente 5.000 ciclos de apareamiento
Tamaño del cable (mm²) 1,5 – 2,5 mm²
Tamaño del cable (AWG) 16 – 12 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación Terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE

Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

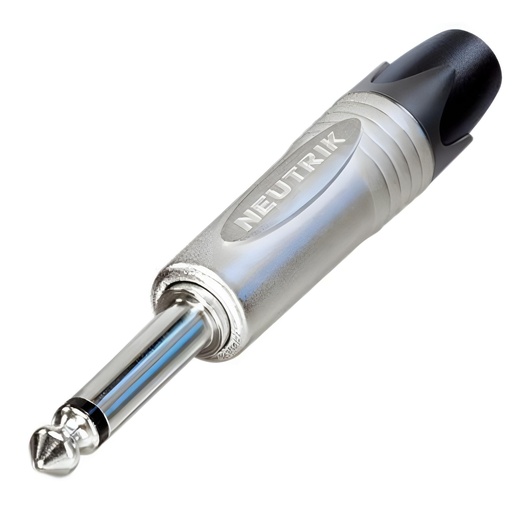

Modelo: NP2X

La serie Plug X sirve para todas las aplicaciones, como aplicaciones de guitarra, cables de audio, serpientes, altavoces, amplificadores y mesas de mezclas.

Enchufe conector TRS profesional de 1/4", 2 polos, contactos de níquel, carcasa de níquel

La serie de conectores profesionales de alta resistencia mejora el diseño de la serie C existente al ofrecer el conector de 1/4" de calibre A más delgado del mercado, con el exclusivo sistema de alivio de tensión tipo mandril Neutrik. Su carcasa delgada, de 14,5 mm de ancho, cumple con los requisitos más recientes para campos de conectores de alta densidad (paso de conector de 15,88 mm).


Características
Tapón extrafino de 1/4" para máxima densidad de empaque
Carcasa robusta de fundición a presión con un diseño elegante
Alivio de tensión tipo mandril probado para una retención confiable del cable
Diseño elegante para una mayor comodidad de manejo.
Contactos de una sola pieza mecanizados con precisión: evitan que se enganche el contacto de la punta

Eléctrico
Resistencia de contacto Depende del conector de acoplamiento mΩ
Rigidez dieléctrica 1 kV CC
Resistencia de aislamiento > 2 (inicial) GΩ ≥ 1 GΩ (después de la prueba de calor húmedo)
Corriente nominal por contacto Depende del conector de acoplamiento A
Tensión nominal < 50 V

Mecánico
Diámetro exterior del cable 4 - 7 milímetros
Vida > 1000 ciclos de apareamiento
Tamaño del cable 1 mm²
Tamaño del cable 18 AWG
Alambrado Contactos de soldadura

Material
Cojinete Poliacetal (POM) + PU
Recubrimiento de contacto 2 µm de Ni (Su)
Contactos Latón (CuZn39Pb3)
Insertar Poliamida (PA 6.6 30 % GR)
Caparazón Fundición a presión de zinc (ZnAl4Cu1)
Revestimiento de concha Níquel
Alivio de tensión Poliacetal (POM)

Ambiental
Cumplimiento de normas IEC 60603-11 / EIA RS-453
Soldabilidad Cumple con la norma IEC 68-2-20
Rango de temperatura -20 °C a +65 °C
Reemplaza al.NP2C

Modelo: NP297

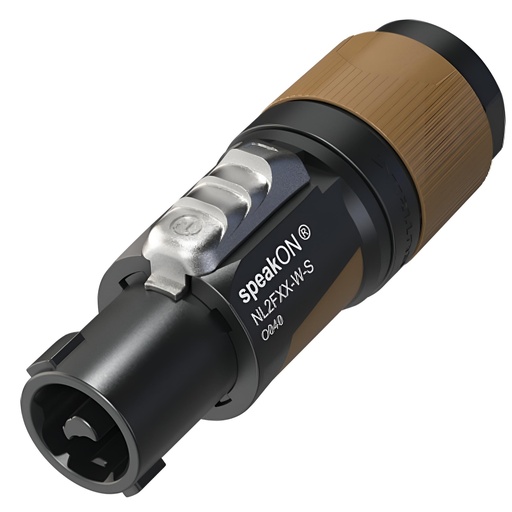

Modelo: NL2FXX-W-S

Conector de cable SpeakON de 2 polos, conjunto de terminales de tornillo, protección contra tirones tipo mandril para diámetros de cable de 6 a 12 mm

Los conectores SpeakON son el estándar de la industria para la conexión de altavoces. Esta serie de productos ofrece conectores de cable extremadamente fiables y robustos con un sistema de cierre por torsión de eficacia probada. Los conectores de cable SpeakON cuentan con contactos sólidos con terminales de tornillo que incluyen protección para cable trenzado.

Características
Compatible con conector de chasis de 2 polos, así como con conector de chasis de 4 polos (contactos +1/-1)
Diseño ergonómico con carcasa moldeada de dos componentes antideslizante
Clasificación de corriente de hasta 37 A rms
Casquillo de bloqueo y alivio de tensión exclusivos de Neutrik para diámetros de cable de 6 mm a 12 mm
Certificado según IEC 61984, por lo que se acepta como componente de equipo según IEC 62368-1
Estándar de calidad superior NEUTRIK, extremadamente robusto y confiable
Sistema de bloqueo giratorio fácil y confiable
Fácil de montar porque el protector de tensión se bloquea con el inserto mecánicamente y se alinea con la carcasa.
Protección mejorada contra torceduras mediante casquillo de dos componentes

Información técnica

Eléctrico
Resistencia de contacto ≤ 2 mΩ
Rigidez dieléctrica 2,8 kVCA
Resistencia de aislamiento > 10 GΩ (inicialmente)
Número de contactos electrónicos 2
Clasificación Europa IEC 61984: 37 A 250 V CA
Clasificación en EE. UU. UL1977: 35 A 250 V CA
Clasificación de Canadá CSA C22.2 N.° 182.3: 24 A 250 V CA
Atención Este producto no está diseñado para usarse como conector de alimentación de CA.
PRECAUCIÓN: NO ESTÁ DISEÑADO PARA INTERRUMPIR LA CORRIENTE.

Mecánico
Diámetro exterior del cable 6 – 12 milímetros
Vida típicamente 5.000 ciclos de apareamiento
Tamaño del cable (mm) 1,5 – 4 mm²
Tamaño del cable (AWG) 17 – 11 AWG
Dispositivo de bloqueo Bloqueo giratorio
Terminación terminales de tipo tornillo

Material
Recubrimiento de contacto Agricultura
Contactos Aleación de cobre
Insertar Poliamida (PA6.6)
Elemento de bloqueo Fundición a presión de zinc
Caparazón Poliamida (PA6) / TPE
Alivio de tensión policetona
Cojinete Polipropileno/TPE
Ambiental
Rango de temperatura -33 °C a +80 °C
Clase de protección IP20
Inflamabilidad según UL94 V-0

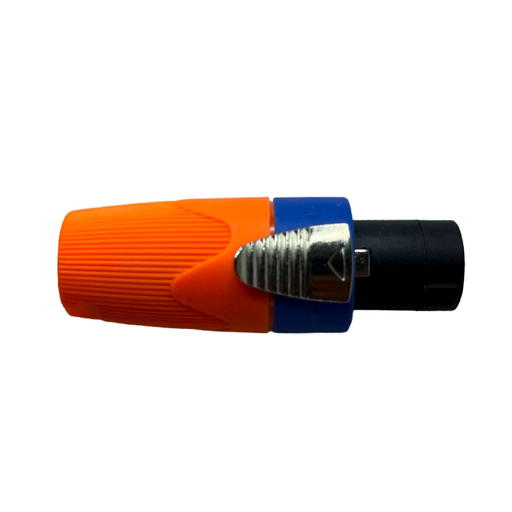

Modelo: SPEAKON-SA

#conector de cornetas
