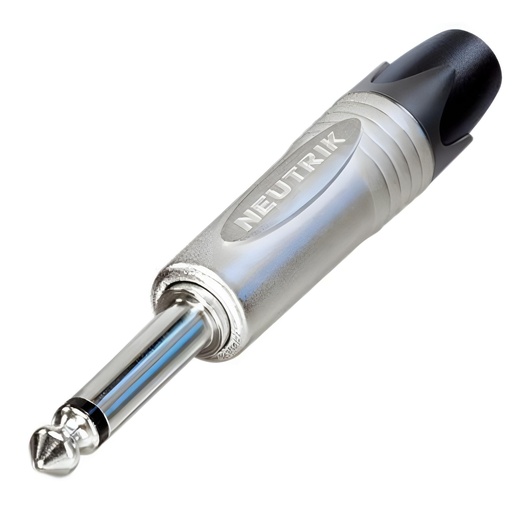

Modelo: NP2X
La serie Plug X sirve para todas las aplicaciones, como aplicaciones de guitarra, cables de audio, serpientes, altavoces, amplificadores y mesas de mezclas.
Enchufe conector TRS profesional de 1/4", 2 polos, contactos de níquel, carcasa de níquel
La serie de conectores profesionales de alta resistencia mejora el diseño de la serie C existente al ofrecer el conector de 1/4" de calibre A más delgado del mercado, con el exclusivo sistema de alivio de tensión tipo mandril Neutrik. Su carcasa delgada, de 14,5 mm de ancho, cumple con los requisitos más recientes para campos de conectores de alta densidad (paso de conector de 15,88 mm).
Características
Tapón extrafino de 1/4" para máxima densidad de empaque
Carcasa robusta de fundición a presión con un diseño elegante
Alivio de tensión tipo mandril probado para una retención confiable del cable
Diseño elegante para una mayor comodidad de manejo.
Contactos de una sola pieza mecanizados con precisión: evitan que se enganche el contacto de la punta
Eléctrico
Resistencia de contacto Depende del conector de acoplamiento mΩ
Rigidez dieléctrica 1 kV CC
Resistencia de aislamiento > 2 (inicial) GΩ ≥ 1 GΩ (después de la prueba de calor húmedo)
Corriente nominal por contacto Depende del conector de acoplamiento A
Tensión nominal < 50 V
Mecánico
Diámetro exterior del cable 4 - 7 milímetros
Vida > 1000 ciclos de apareamiento
Tamaño del cable 1 mm²
Tamaño del cable 18 AWG
Alambrado Contactos de soldadura
Material
Cojinete Poliacetal (POM) + PU
Recubrimiento de contacto 2 µm de Ni (Su)
Contactos Latón (CuZn39Pb3)
Insertar Poliamida (PA 6.6 30 % GR)
Caparazón Fundición a presión de zinc (ZnAl4Cu1)
Revestimiento de concha Níquel
Alivio de tensión Poliacetal (POM)
Ambiental
Cumplimiento de normas IEC 60603-11 / EIA RS-453
Soldabilidad Cumple con la norma IEC 68-2-20
Rango de temperatura -20 °C a +65 °C
Reemplaza al.NP2C
